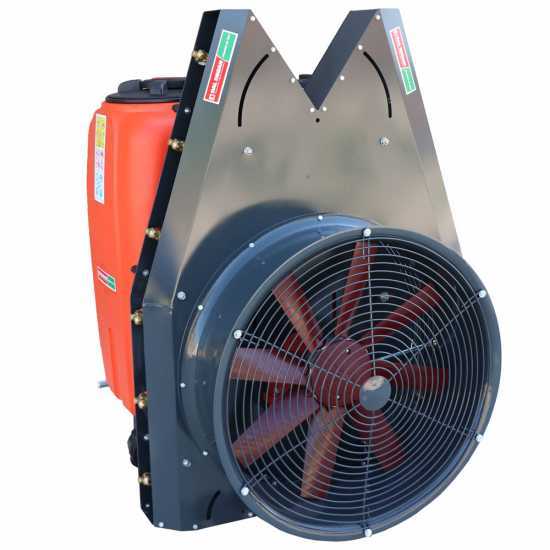

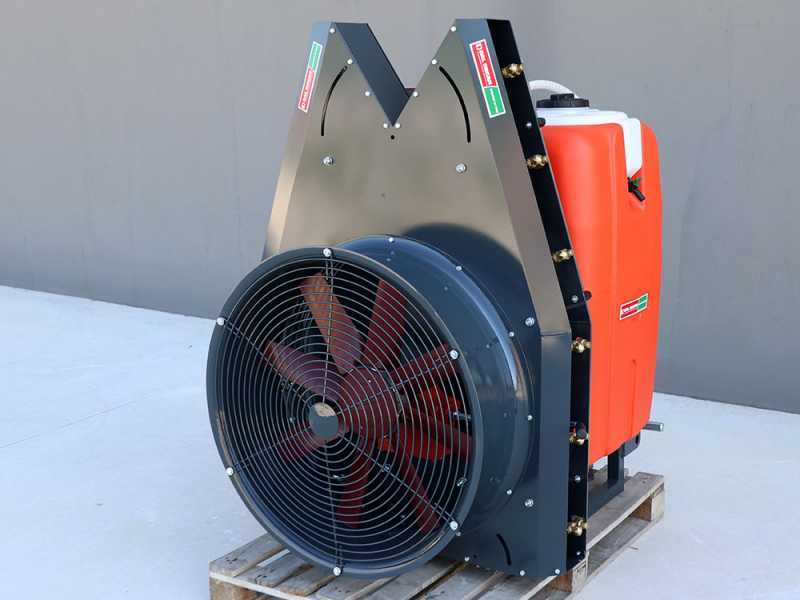

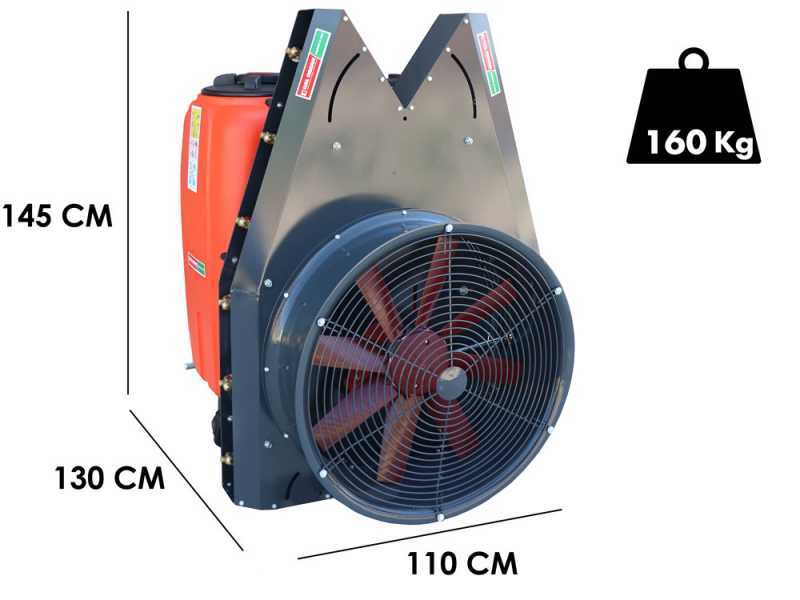

Dal Degan SATURN 300L -Atomizador suspendido para tractor para tratamientos fitosanitarios - bomba APS 51

Máquina para tratamientos de pulverización en los cultivos, viñas y huertos frutales pequeños y medianos.

Modelo con ventilador axial dotado de aspiración posterior y torre.

Específicamente proyectado para todos los huertos frutales y los cultivos que no requieran una nebulización vertical, el flujo de aire y por consecuencia la pulverización de la sustancia química está dirigido directamente a los lados, para cultivos de manzanas, peras y viñas modernas.

Transportador exterior del ventilador, plato posterior y chasis de acero esmaltado.

Los ventiladores orientables de nylon reforzado y perfil aerodinámico con inclinación que se puede modificar, garantizan óptima resistencia a los agentes atmosféricos.

La dimensión del ventilador es el elemento más importante de un atomizador, dado que determina:

• La potencia del chorro de aire (mayor es el diámetro del ventilador, mayor será la cantidad de aire producida, mayor la capacidad de la maquinaria de efectuar tratamientos fitosanitarios en alturas o distancias mayores)
• La finura de la nebulización (mayor es la potencia y la cantidad del aire, mayor será la desagregación de las mini-partículas de líquido)
• Régimen del motor del tractor reducido (para obtener el mismo rendimiento de un ventilador con diámetro menor)

El tanque en polietileno de vaciado total con caudal de 300 L es resistente a todos los productos químicos y los choques. Todas las partes están inclinadas para evitar la sedimentación de la mezcla fitosanitaria.

USO:

• Cosecha (producto)
• Plantación de cítricos
• Árboles frutales en espaldera
• Viñas en espaldera
• Kiwi gdc
• Viñas y kiwi en pérgola
• Olivares

ATENCIÓN: se recomienda comprobar cuidadosamente la capacidad de carga del tractor, teniendo en cuenta el peso total de la máquina cuando está completamente llena.

Los atomizadores con deflector de este tipo son ideales para plantaciones de frutales, olivos y viñas medio - pequeñas. El deflector tiene la función de dirigir las corrientes de aire producidas por el ventilador de tal manera que el chorro, transportado por medio del flujo de aire, llegue solamente el área que hay que tratar.

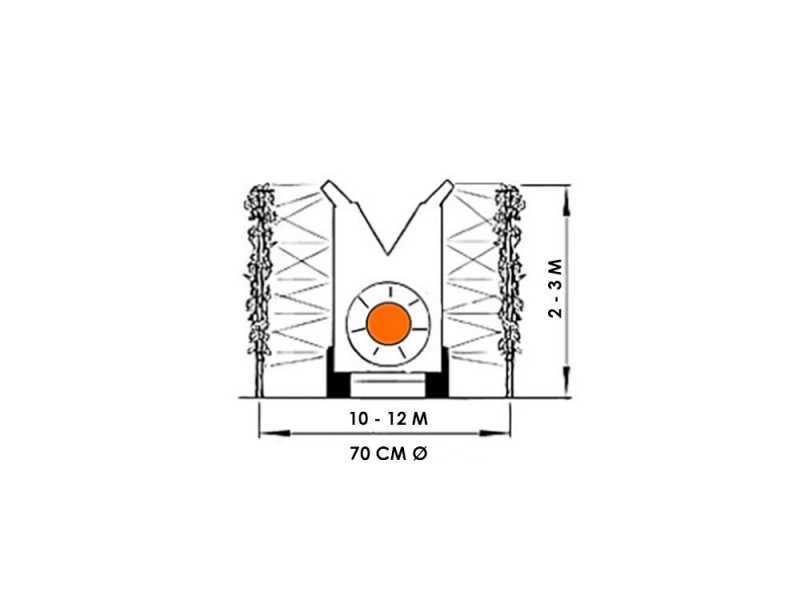

La peculiaridad de este tipo de atomizador es su transportador en forma de torre que asegura un flujo de aire más preciso, potente y uniforme. El chorro se puede dirigir hacia el follaje con la máxima precisión, produciendo una nebulización lateral hacia la planta.

El flujo de aire está concentrado directamente hacia las hojas y plantas y no hacia cualquier otro lugar donde no hay vegetación. Esto evita que se desperdicie el producto y asegura una mejor calidad del tratamiento.

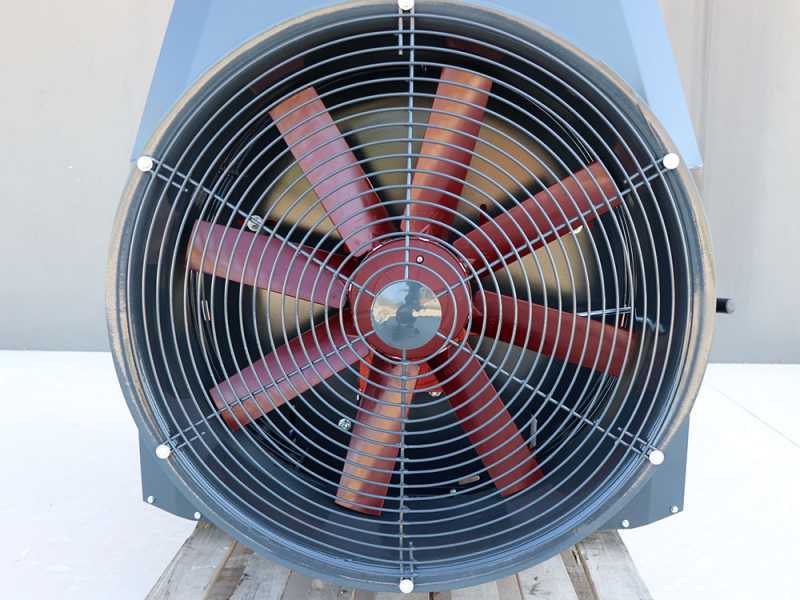

Grande ventilador diámetro 700 mm.

Transportador exterior del ventilador, plato posterior y chasis realizados totalmente en acero esmaltado. Los ventiladores orientables de nylon garantizan óptima resistencia a los agentes atmosféricos.

La hélice es de ocho palas con inclinación regulable en 7 posiciones de 20 - 45°.

Detalle del sistema de rotación de las palas de las hélices.

Transportador de hierro.

La caja de engranajes está producida en Italia por la CMV de Lonigo.

Realizado en Italia, garantiza, por este componente, óptima calidad de construcción y de los materiales, además de sencillez en encontrar las piezas de recambio en caso sea necesario.

El ventilador se manda a través de un multiplicador de engranajes con 1 velocidad y punto muerto robusto.
Caja de arrabio, transmisión de correas.

Detalle de la palanca (1-2)

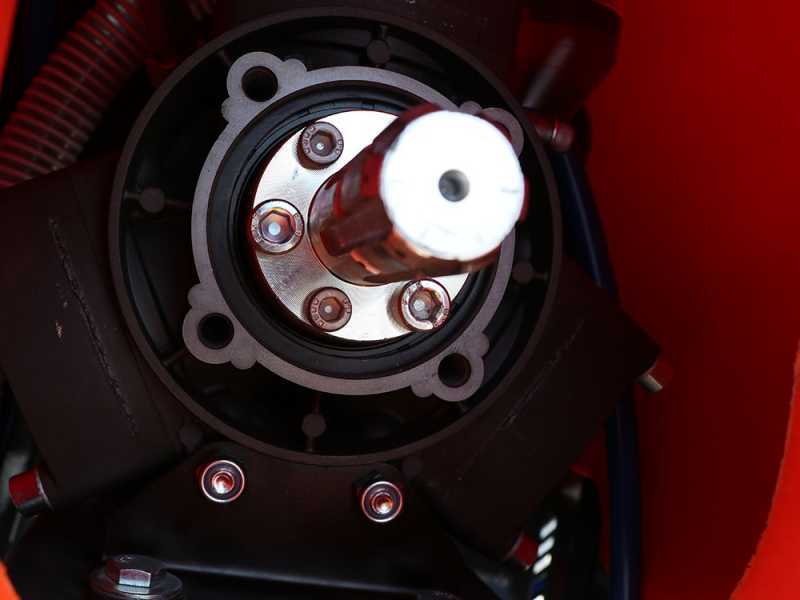

Detalle de la toma de fuerza.

Barras porta herramientas en acero inoxidable divididas en dos sectores, uno en la izquierda con 6 portaboquillas y uno en la derecha con las otras 6 portaboquillas.

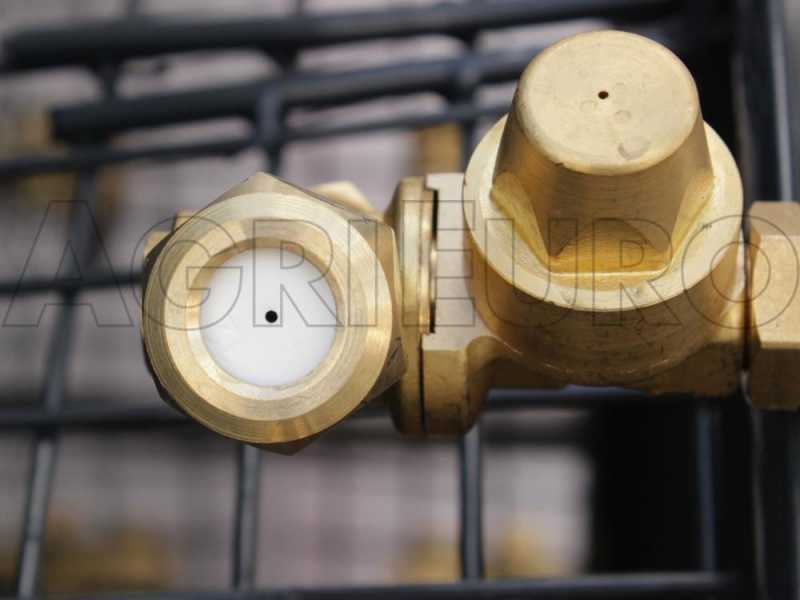

Cada portaboquilla de latón con antigota está dotada de 3 posiciones, que se modifican con la simple rotación manual en su barra (tres clic coinciden con las posiciones):

• Portaboquilla con hoyo grande (chorro de líquido mayor)
• Posición central = chorro cerrado
• Portaboquilla con hoyo pequeño (chorro de líquido menor)

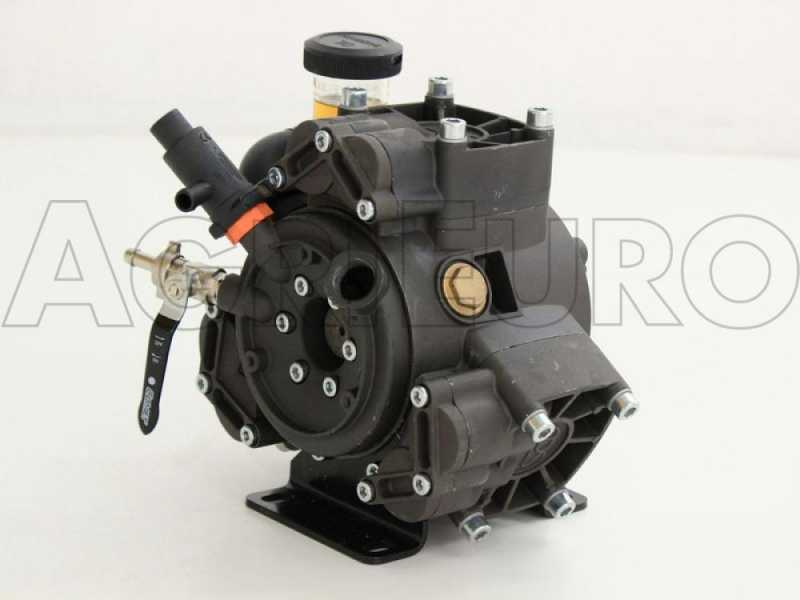

La bomba Comet APS 51 de aluminio se utiliza para la pulverización de tratamientos en cultivos medianos y grandes.

Piezas en contacto con el líquido hechas de aluminio anodizado, resistente a la corrosión. Configuración de tres membranas. Colectores internos. Válvula con sede y platillo de acero inoxidable.

Prestaciones

• Número de membranas / pistones: 3
• Caudal: 50,7 l/min
• Presión: 40,0 bar
• Potencia: 5,2 CV
• RPM: 550
• Peso: 16,4 Kg

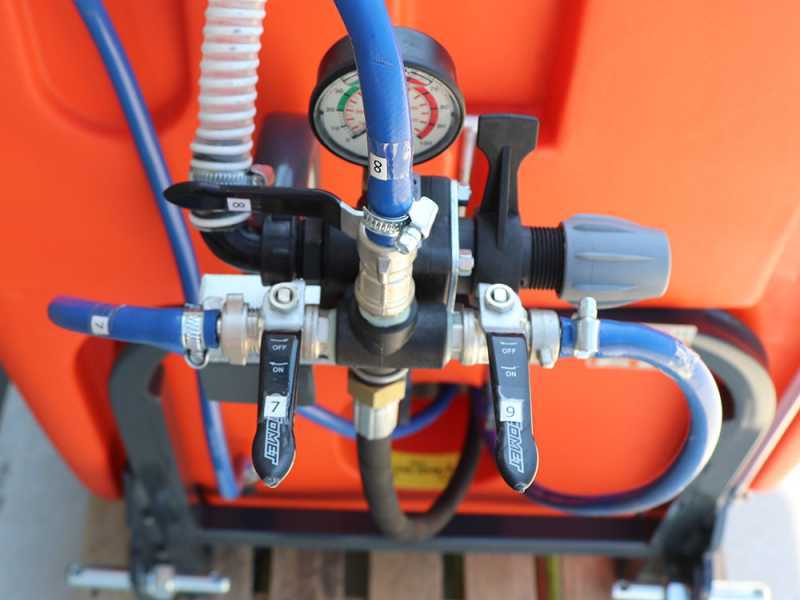

Grupo regulador presión de tres vías.

Palomilla para regular la presión.

Manometro.

Los dos grifos laterales alimentan el sector derecho del ventilador y el sector izquierdo.

Palanca de mando para abertura y cierre del circuito de control.

Por lo tanto se puede activar la erogación de los dos sectores también en manera separada, por ejemplo solo del lado derecho o izquierdo (como cuando se trata del confín de su propia parcela de tierra cultivable).

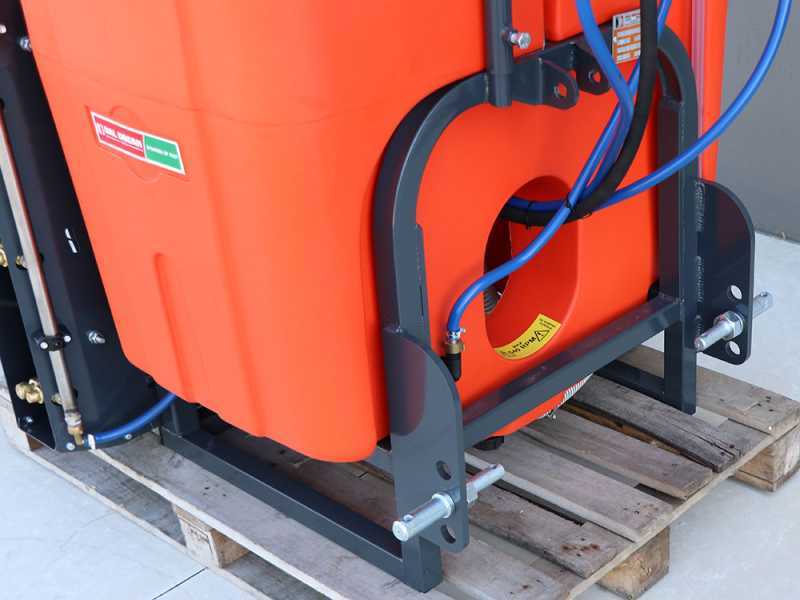

Chasis pesado de acero pintado al horno completo de enganche de tres puntos para la conexión al tractor.

Puntos de enganche al levantador, de 3 posiciones, están dotados de pernos.

Tanque en polietileno de vaciado total capacidad 300 L.

Depósito adicional para lavar las manos del usuario.

Detalle del tapón de fondo para el vaciado total.

Detalle del nivel exterior con escala graduada.

Agitador hidráulico, para mezclar constantemente la solución dentro del tanque, dotado de chorro de alta presión que rocía en el centro del tanque.

Filtro de aspiración exterior dotado de sistema de autollenado (la manguera que efectúa el autollenado de la sulfatadora es un accesorio de serie que se vende separadamente).

El filtro está dotado de una válvula para la limpieza del cartucho aunque el depósito esté lleno.

Detalle del filtro de agua de entrada.
