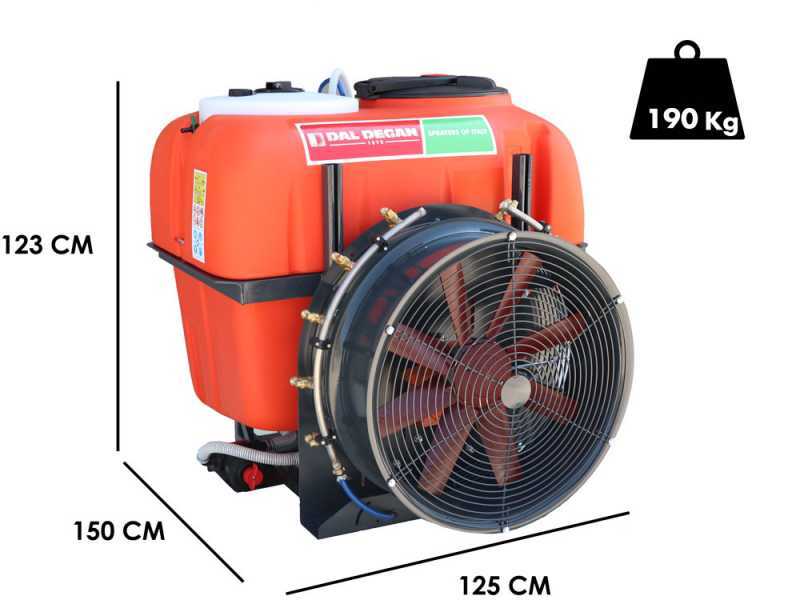

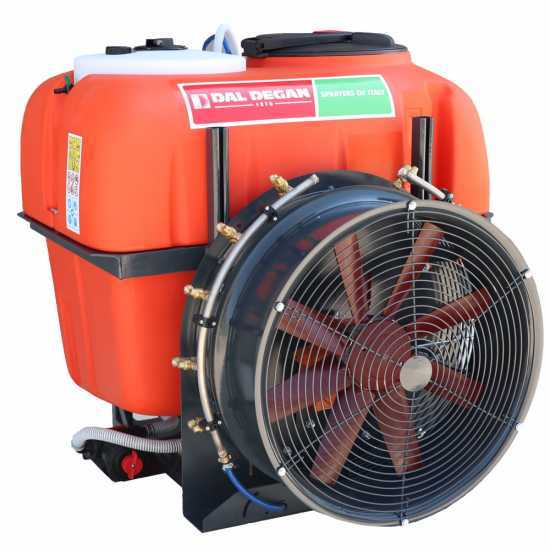

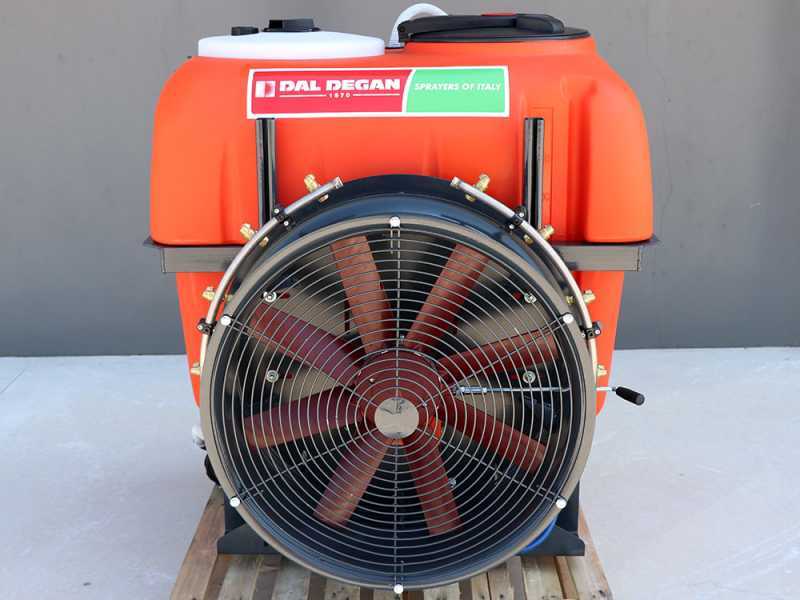

Dal Degan SOFIA 400L -Atomizador suspendido para tractor para tratamientos fitosanitarios - bomba YP 70

Maquinaria para tratamientos fitosanitarios en cultivos, viñas y huertos frutales de medias y grandes dimensiones.

Amplio ventilador de diámetro de 700 mm.

Transportador exterior del ventilador, plato posterior y chasis realizados totalmente en acero esmaltado.

Los ventiladores orientables de nylon reforzado y perfil aerodinámico con inclinación que se puede modificar, garantizan óptima resistencia a los agentes atmosféricos.

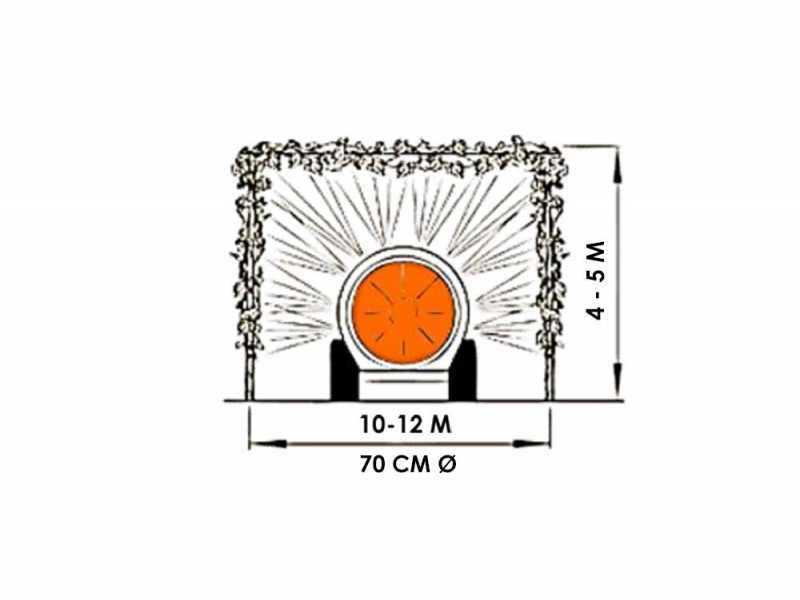

La dimensión del ventilador es el elemento más importante de un atomizador, dado que determina:

• La potencia del chorro de aire (mayor es el diámetro del ventilador, mayor será la cantidad de aire producida, mayor la capacidad de la maquinaria de efectuar tratamientos fitosanitarios en alturas o distancias mayores)
• La finura de la nebulización (mayor es la potencia y la cantidad del aire, mayor será la desagregación de las mini-partículas de líquido)
• Régimen del motor del tractor reducido (para obtener el mismo rendimiento de un ventilador con diámetro menor)

El tanque en polietileno de vaciado total con caudal de 400 incluyendo el depósito de lavado.

USO:

• Cultivos de hortalizas
• Cultivos de cereales
• Plantación de cítricos
• Árboles frutales en espaldera
• Viñas en espaldera
• Kiwi gdc
• Viñas y kiwi en pérgola
• Olivares
• Árboles de tronco alto
• Plantación de chopos
• Plantación de castaños

ATENCIÓN: se recomienda comprobar cuidadosamente la capacidad de carga del tractor, teniendo en cuenta el peso total de la máquina cuando está completamente llena.

Grande ventilador 700 mm diámetro.

Transportador exterior del ventilador, plato posterior y chasis realizados totalmente en acero esmaltado.

Los ventiladores orientables de nylon garantizan óptima resistencia a los agentes atmosféricos.

La hélice es de ocho palas con inclinación regulable en 7 posiciones.

El perfil aerodinámico con inclinación modificable le brinda una elevada versatilidad.

Detalle del sistema de rotación de las palas de las hélices.

Transportador de hierro.

La caja de engranajes está producida en Italia por la CMV de Lonigo

Realizado en Italia, garantiza, por este componente, óptima calidad de construcción y de los materiales, además de sencillez en encontrar las piezas de recambio en caso sea necesario.

El ventilador se manda a través de un multiplicador de engranajes con 1 velocidad y punto muerto robusto.
Caja de arrabio, transmisión de correas.

Detalle de la palanca

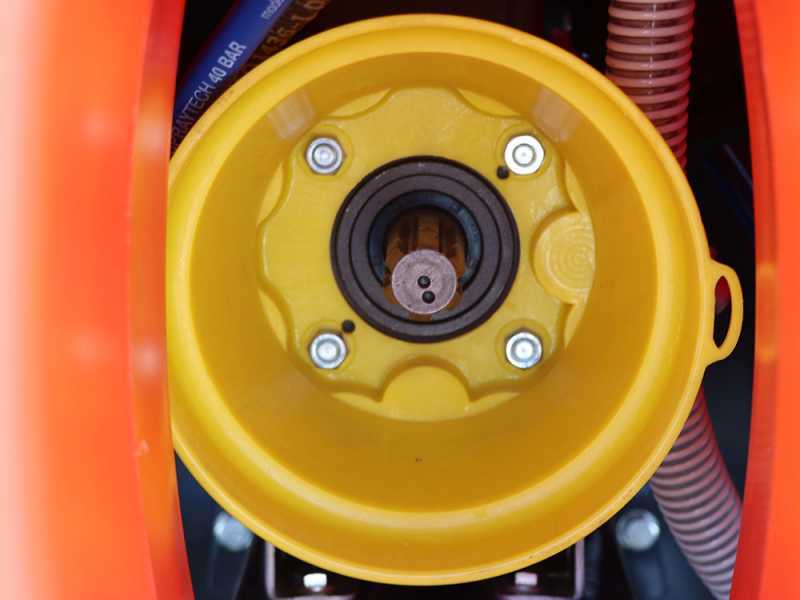

Detalle de la toma de fuerza.

Barras porta boquillas en acero inoxidable divididas en dos sectores, uno en la izquierda con 5 portaboquillas y uno en la derecha con las otras 5 portaboquillas.

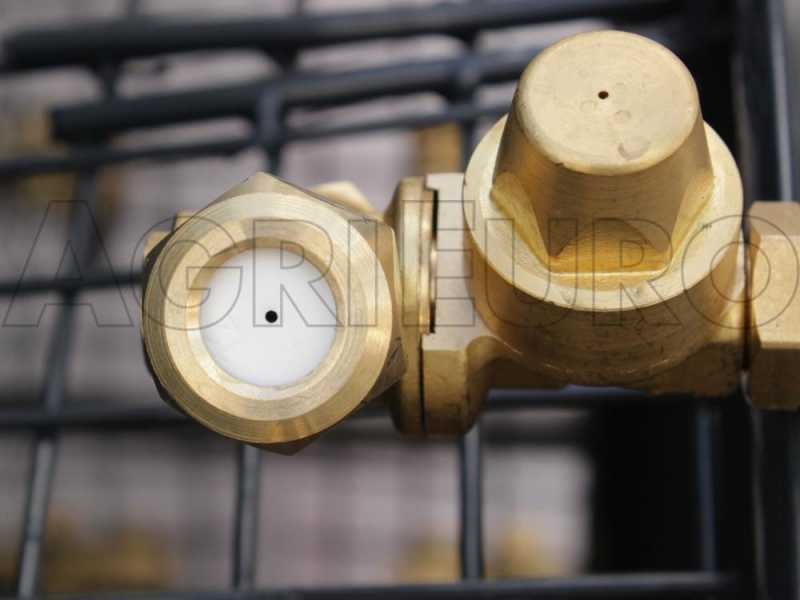

Cada portaboquilla de latón con antigota está dotada de 3 posiciones, que se modifican con la simple rotación manual en su barra (tres clic coinciden con las posiciones):

• Portaboquilla con hoyo grande (chorro de líquido mayor)
• Posición central = chorro cerrado
• Portaboquilla con hoyo pequeño (chorro de líquido menor)

La bomba DAL DEGAN YP 70 de alta presión se compone de tres membranas, con un tamaño compacto y adecuado para la pulverización, los tratamientos fitosanitarios, el control de plagas y el uso de pesticidas.

El acabado es anodizado.

Prestaciones

• Número de membranas / pistones: 3
• Caudal: 70 l/min
• Presión: 50,0 bar
• Potencia: 12 CV
• RPM: 540
• Peso en vacío: 17

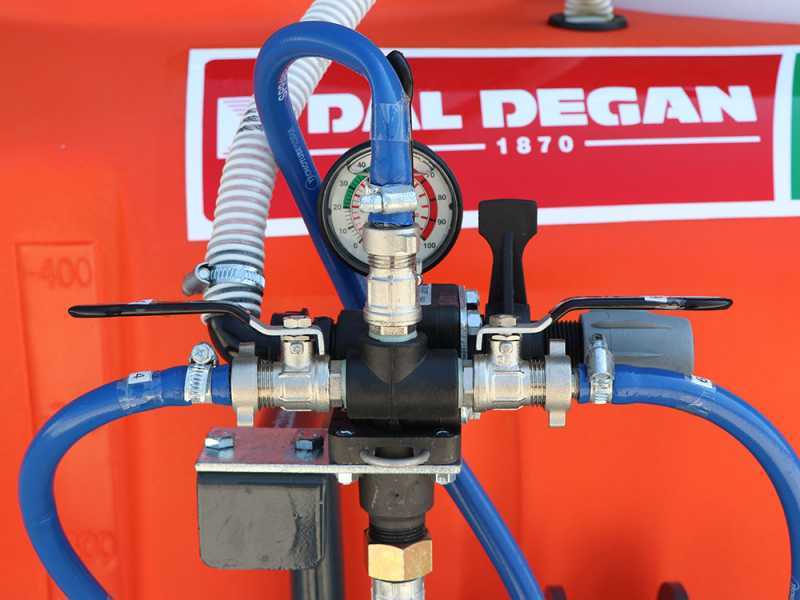

Grupo regulador presión de tres vías.

Palomilla para regular la presión.

Manometro.

Los dos grifos laterales alimentan el sector derecho del ventilador y el sector izquierdo.

Palanca de mando para abertura y cierre del circuito de control.

Por lo tanto se puede activar la erogación de los dos sectores también en manera separada, por ejemplo solo del lado derecho o izquierdo (como cuando se trata del confín de su propia parcela de tierra cultivable).

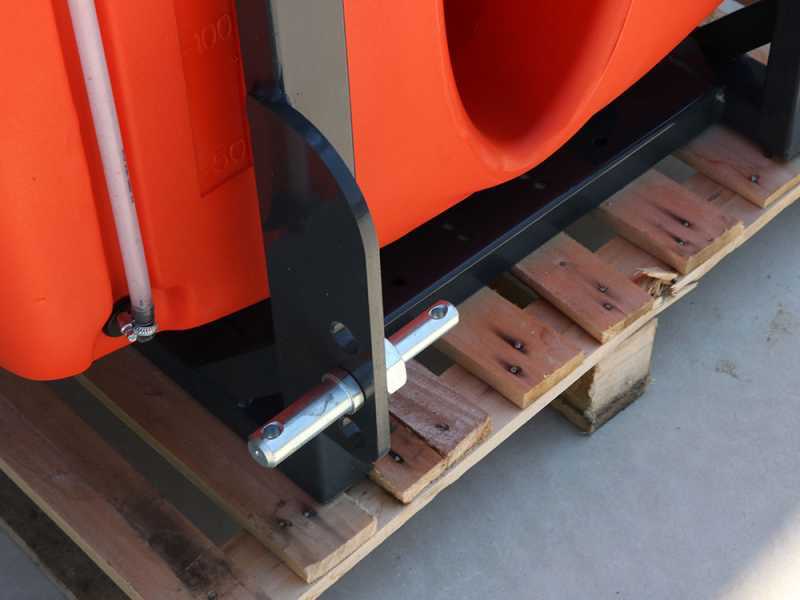

Chasis pesado de acero pintado al horno completo de enganche de tres puntos para la conexión al tractor.

Puntos de enganche al levantador, de 3 posiciones, están dotados de pernos.

Tanque en polietileno de vaciado total capacidad 400 incluyendo el depósito de lavado.

El depósito lava circuito está situado en el interior del tanque y con acceso por encima de la cisterna lava manos.

Depósito adicional para lavar las manos del usuario.

Detalle del tapón de fondo para el vaciado total.

Detalle del nivel exterior con escala graduada.

Agitador hidráulico, para mezclar constantemente la solución dentro del tanque, dotado de chorro de alta presión que rocía en el centro del tanque.

Filtro de aspiración exterior de 3 vías dotado de sistema de autollenado (la manguera que efectúa el autollenado de la sulfatadora es un accesorio de serie que se vende separadamente).

El filtro está dotado de una válvula para la limpieza del cartucho aunque el depósito esté lleno.

Detalle del filtro de agua de entrada.
