Descripción

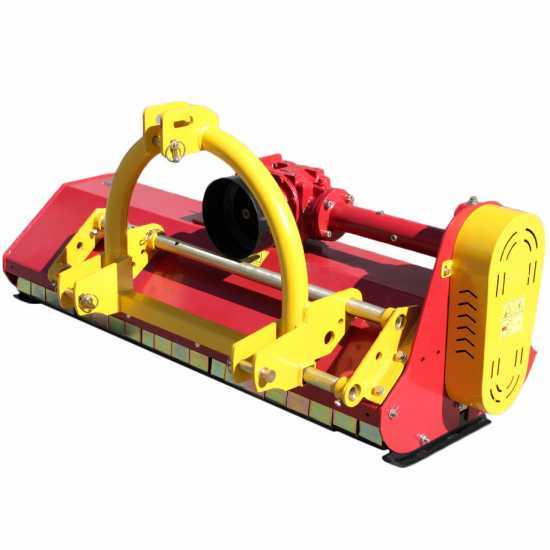

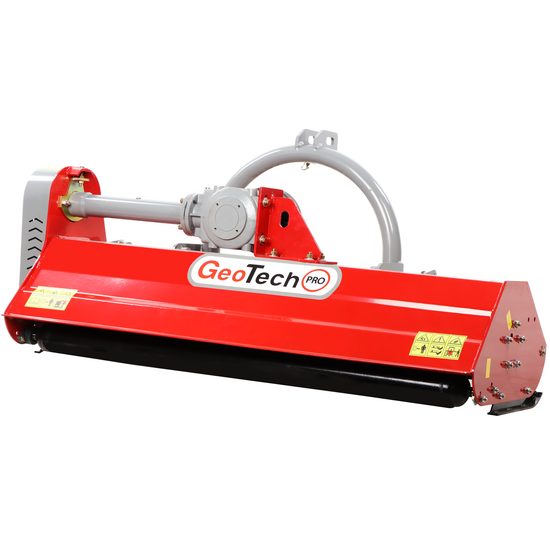

Trituradora de hierba y leña para tractor GeoTech Pro KFM 130M

La trituradora de hierba y leña con desplazamiento mecánico para tractor de eje horizontal serie KFM, está dotada de una estructura medio/ligera y se utiliza para la trituración de sarmientos ligeros, hierba y pequeñas plantas.

Trituradora de serie medio-ligera idónea para trabajos domésticos.

Está dotada de desplazamiento lateral mecánico que permite desplazar la trituradora en 4 posiciones, 3 correas de transmisión y rodillo posterior.

DATOS TÉCNICOS (en síntesis):

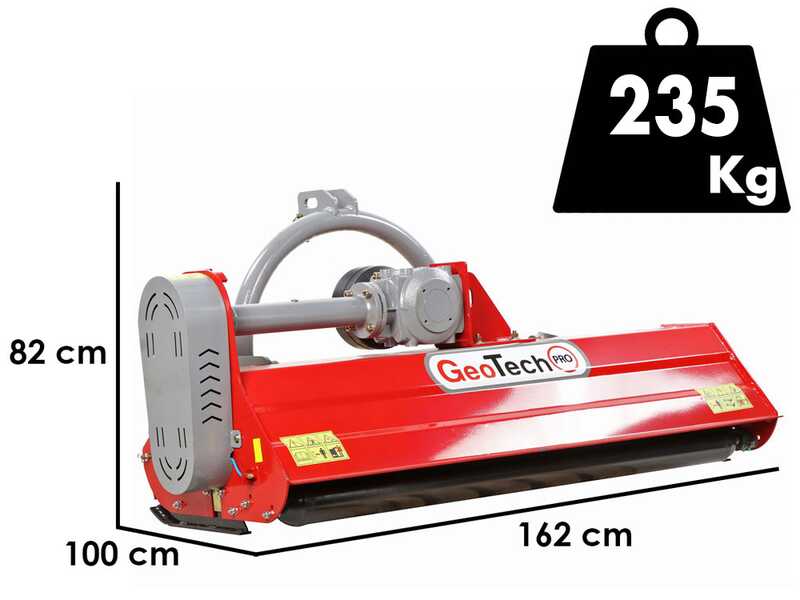

ancho trabajo efectivo: 127 cm
ancho total efectivo (con patines laterales montados): 144 cm
peso: 235 kg
desplazamiento lateral mecánico en 4 posiciones
enganche de 3 puntos de 1° categoría
transmisión de 3 correas

DE SERIE (en síntesis):

ejecución con martillos
rodillo posterior regulable

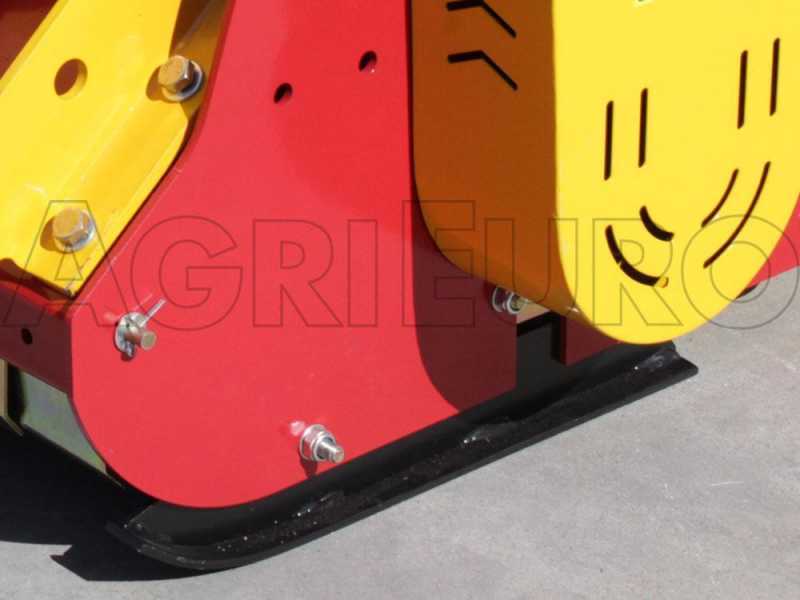

patines regulables
eje cardán

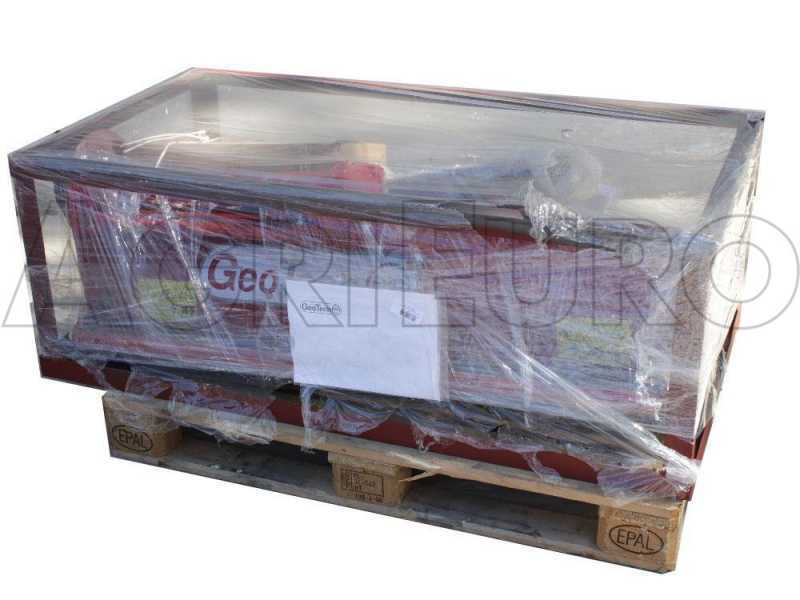

Cuidado: la máquina se envía lista para el uso. Montadas todas las partes, controle que los pernos estén apretados.
Antes del uso lea con cuidado el manual de instrucciones.

GeoTech Pro KFM 130M - Trituradora tractor - Serie medio-ligera - Desplazamiento manual

Herramientas de corte - martillos

Martillos montados de serie: 21

Además estos martillos han sido ensamblados en un perno de acero templado.

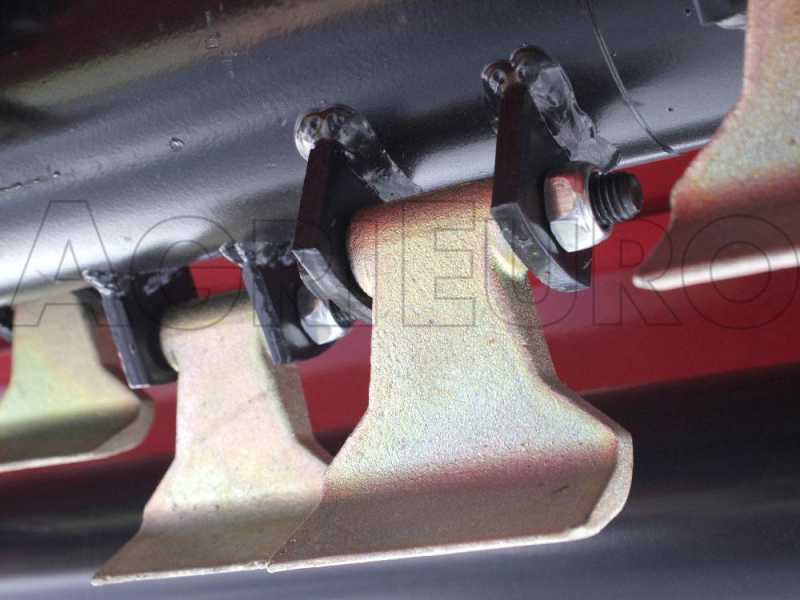

Detalle de los martillos, montados en el rodillo giratorio.

Tritura hierba y sarmientos, y a la vez apisona el césped. Gracias al elevado número de revoluciones del rotor y de los martillos, reduce el efecto olas del césped y desarrolla una excelente acción de trituración.

Detalle de la doble hilera de contracuchillas subchasis.

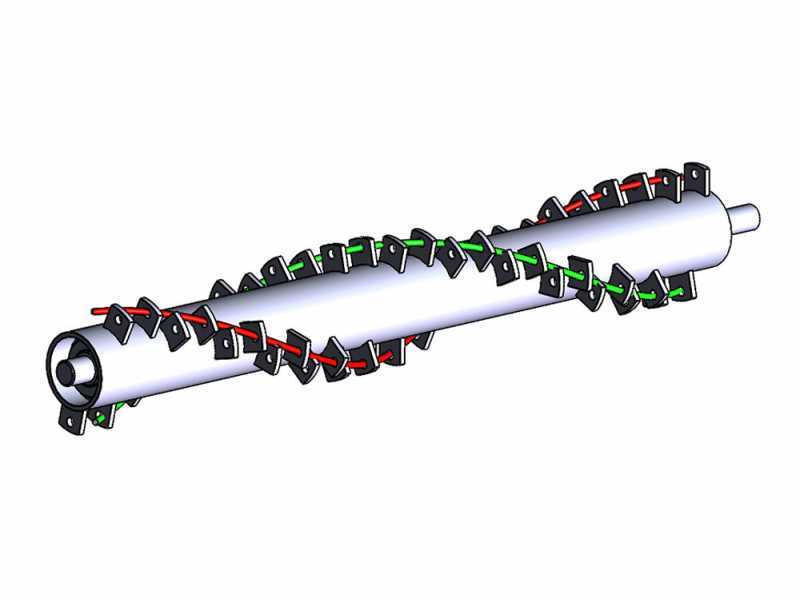

Imagen figurativa del rotor de doble espiral

Transmisión lateral de correas y grupo reductor de engranajes

Caja reductora de engranajes en baño de aceite. El envoltorio ha sido realizado en fusión y los engranajes interiores en acero templado. Dispone además de árbol de transmisión.

Esta máquina monta un dispositivo de rueda libre (piñón libre) que se encuentra en la caja de engranajes asegurando larga duración a todas las partes en movimiento de la máquina. Esto evita el contragolpe generado en cuanto pase desde el movimiento (540 rev/min) hasta 0 rev/min permitiendo al rotor girar libremente hasta pararse.

Transmisión lateral por 3 correas (la mayoría de las trituradoras para tractor de esta categoría de peso disponen de normal transmisión por 2 correas)

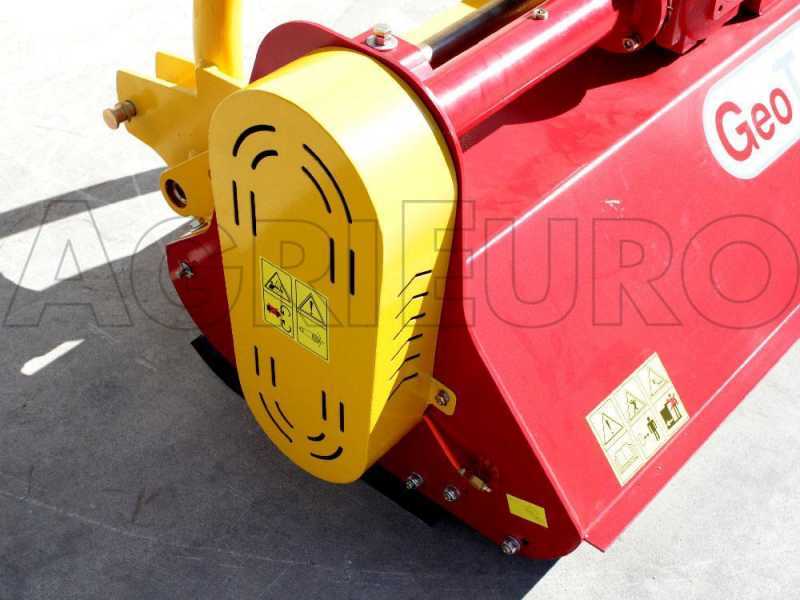

Cárter de protección correas laterales.

Detalle del engrasador lateral lado transmisión, colocado en posición de fácil acceso a través del tubo.

La caja de engranajes de esta máquina no tiene que contener más de 1 litro de aceite.

Antes del uso lea con cuidado el manual de instrucciones.

La toma de fuerza es estándar, tipo 1 3/8" z6 (idónea para todos los tractores de actual y reciente fabricación). En caso de que tuviese un tractor muy viejo, le rogamos controle que disponga de la misma toma de fuerza y normal sentido de rotación horario (derecho)

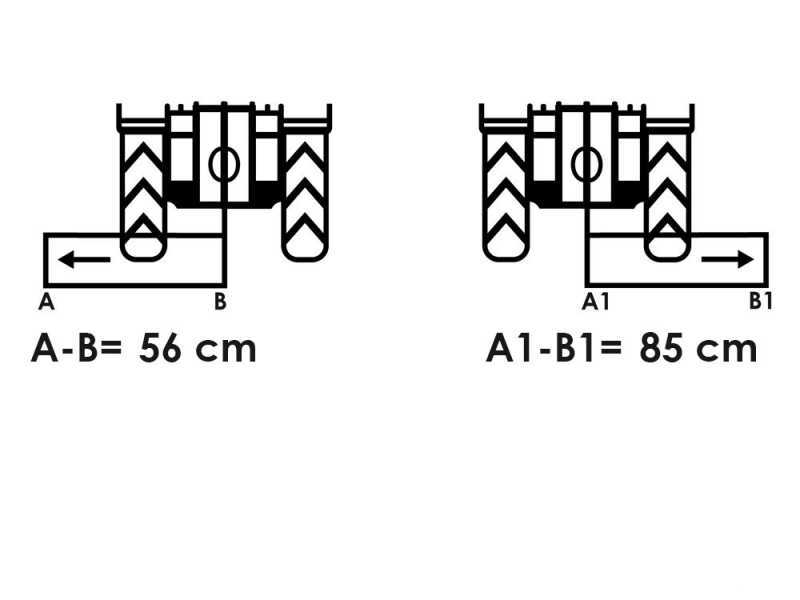

Desplazamiento lateral mecánico y enganche de 3 puntos

La trituradora de hierbay leña está dotada de desplazamiento mecánico en 4 posiciones.

Posición 1
Posición 2
Posición 3
Posición 4

El enganche de tres puntos desliza en un robusto perfil tubular que ocupa todo el ancho de esta trituradora.

Detalle de los agujeros para el desplazamiento.

Toma de fuerza estándar universal ( 1 3/8" Z6 )

Los enganches son de tipo universal y adecuados a todos los tractores en venta.

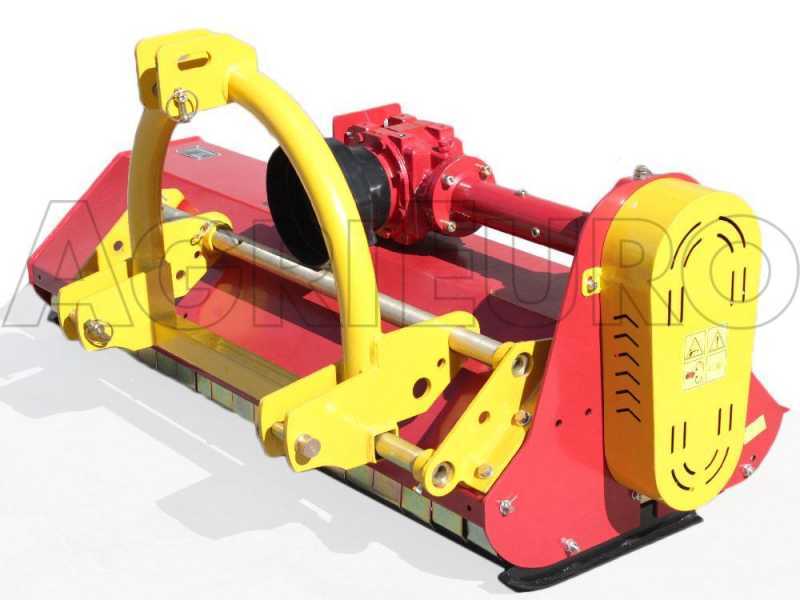

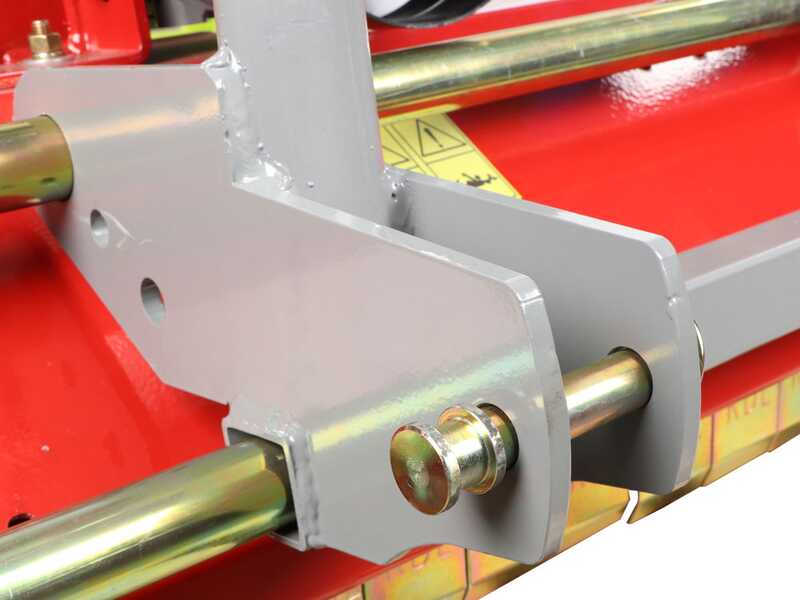

Detalle del robusto enganche de 3 puntos de 1° categoría.

Rotor y rodamientos laterales

Detalle del soporte lateral con rodamiento de ajuste interior del rotor de martillos.

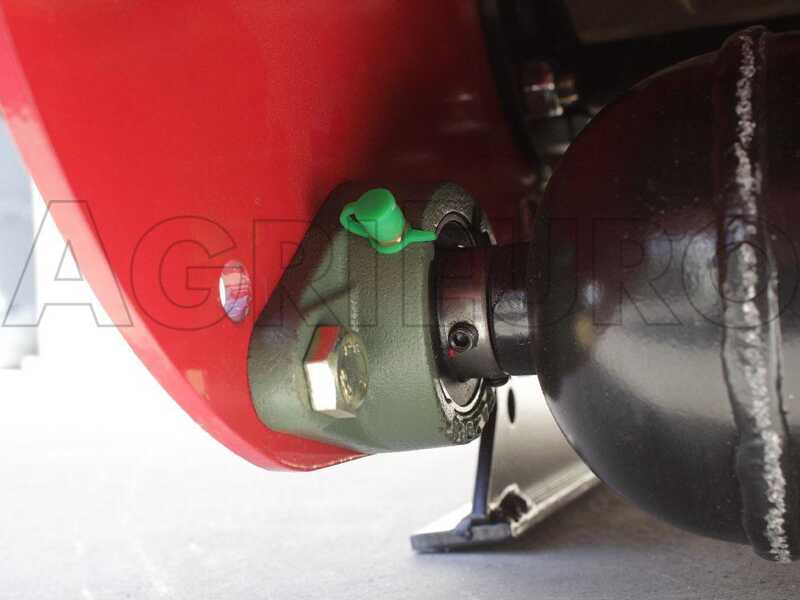

Detalle del anclaje exterior del rotor, con engrasador.

Gracias a los martillos se obtiene un buen corte en jardines, cespedes y áreas urbanas. La trituradora se aplica posteriormente al enganche de tres puntos del tractor.
