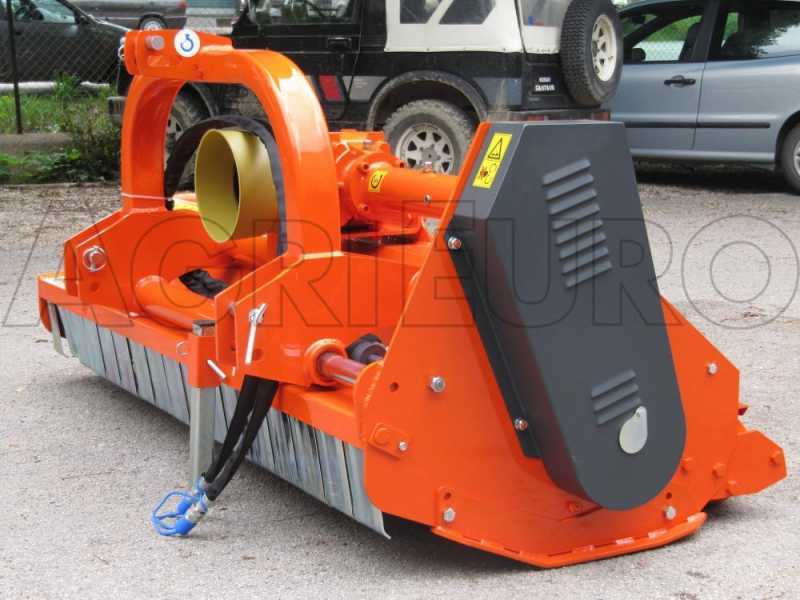

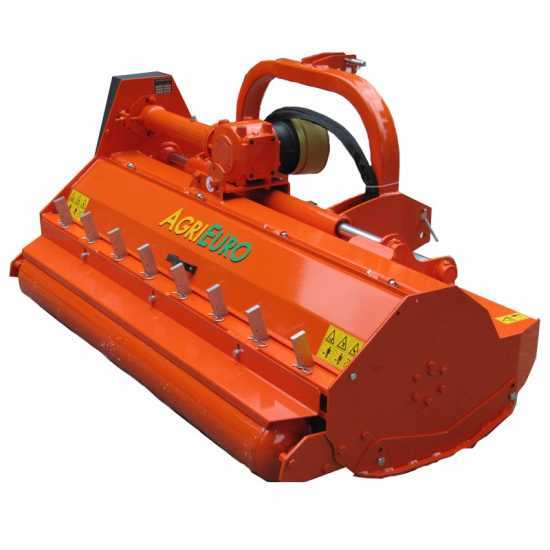

Top Line PS 150 - Trituradora para tractor - Serie pesada - Desplazamiento hidráulico

... probablemente, la trituradora más innovadora del mercado ... nos hemos esforzado al máximo para que sea la mejor ...

Trituradora de gran potencia, adecuada para diferentes tipos de trabajo (césped, restos de poda, paja, maleza, etc.). Está equipada con movimiento lateral hidráulico sobre una guía doble cromada C45, bastidor de doble caja con capó trasero que se puede abrir para inspección, 3 correas de transmisión, rodamientos de rodillos esféricos con juntas de doble labio, guías laterales ajustables y caja de cambios Comer con extensión lubricada.

Espesor de la chapa: 8 mm (2 de 4 mm cada una)

Grosor de la tapa: 5 mm

FICHA TÉCNICA (resumen):

• Ancho de trabajo: 150 cm
• Ancho total (con patines laterales montados): 164 cm
• Peso: 495 kg

Productos de serie (en breve):

• desplazamiento lateral hidráulico (48 cm)
• martillos dentados
• doble capó
• doble fila de contracuchillas
• juego de rastrillos traseros
• capó aprible
• rodillo trasero de soporte
• Patines laterales de apoyo

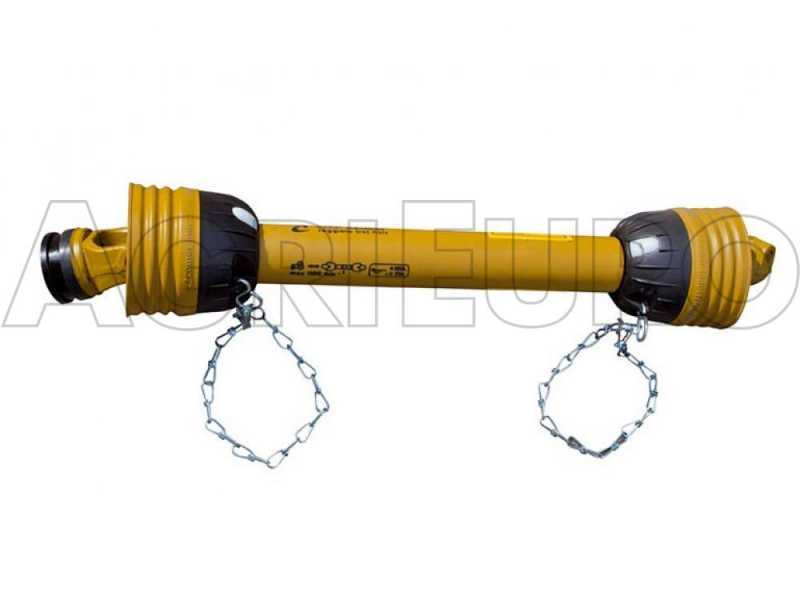

• Eje cardán

Nº martillos dentados de serie: 12

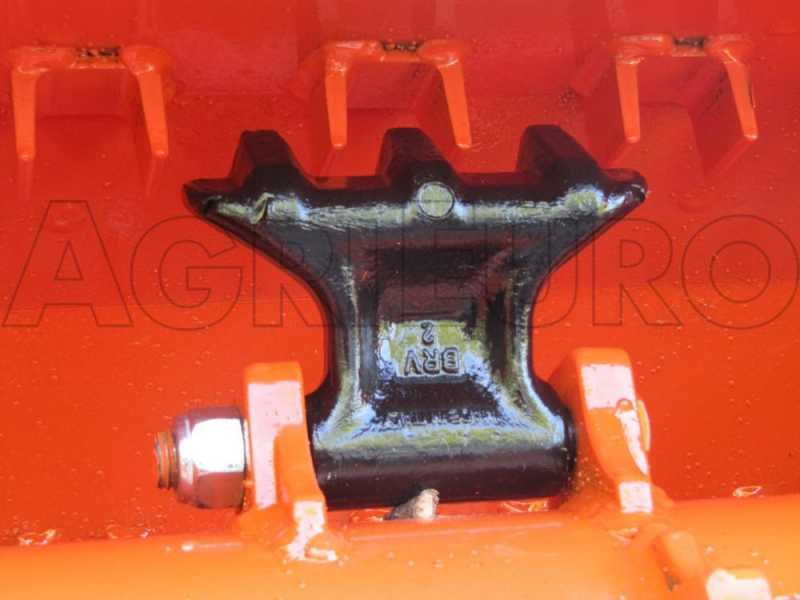

Ejecución con innovadores martillos dentados.

Se trata de los martillos más robustos y pesados del mercado (los martillos lisos estándar pesan hasta 1,6 kg).

Estos martillos dentados que utilizamos no sólo son considerablemente más robustas y potentes que los martillos tradicionales de perfil liso, sino que además permiten trabajar sin problemas (aparte de hierba, paja, etc.) incluso en presencia de cuerpos sólidos, como madera y algunas piedras, gracias a sus tres robustos "cinceles" que tienden a "romper" y perforar con mayor facilidad. Además, estos martillos están montados sobre un robusto perno de acero templado de un diámetro de 20 mm (longitud 150 mm), lo que hace imposible que se desprendan en caso de colisión (el 90% de las trituradoras del mercado tienen martillos con pernos de 16 mm de diámetro). La anchura del enganche del martillo es de 90 mm.

Rotor grueso. Esto le brinda robustez para enfrentar muchos años de trabajo y posibles choques accidentales.

También se ha equilibrado electrónicamente.

Soportes de los martillos superreforzados: tienen un anclaje de rotor soldado de aproximadamente 10 cm de longitud. Imposible que se desprenda accidentalmente incluso en caso de fuertes impactos.

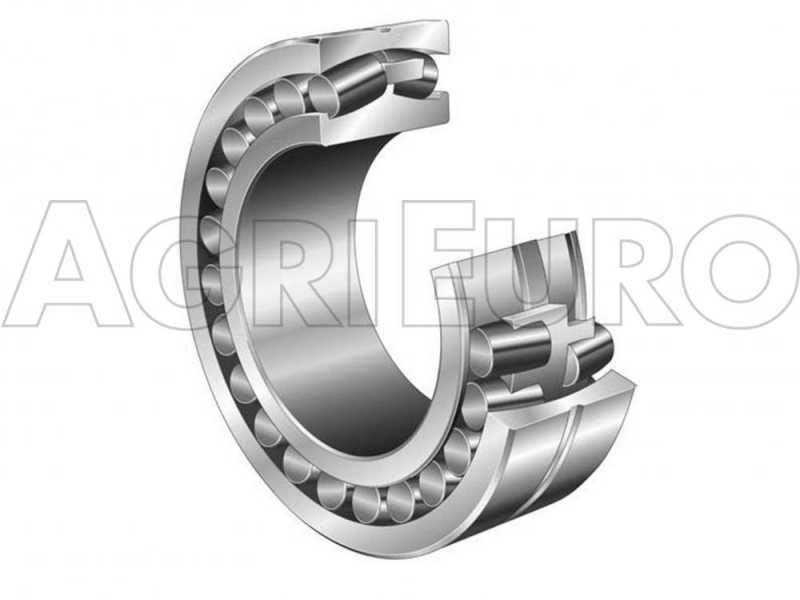

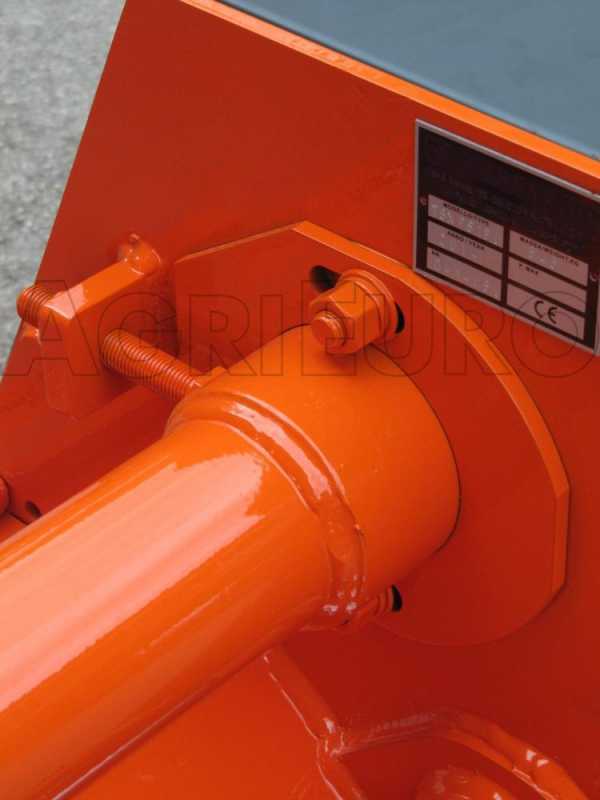

Además, el rotor está montado por encima de unos soportes laterales de acero dotados de rodamientos de rodillos esféricos profesionales más resistente que los cojinetes de doble labio.
Los rodamientos de rodillos son, con diferencia, la tecnología más profesional y fiable en el campo de las trituradoras.

Chasis con doble capó (o doble caja) de gran espesor. Estas dos secciones de acero se encuentran una sobre la otra, en contacto, lo que hace que la máquina sea el doble más robusta que las trituradoras con chasis estándar. Por lo tanto, esta trituradora es realmente indestructible incluso en condiciones adversas. Resistente sin dificultad en presencia de piedras (de paqueño tamaño), arbustos, matorrales y ramas incluso de diámetro elevado.

Nr. 2 filas de contracuchillas debajo del chasis. Se trata sin duda de la mayor innovación jamás vista en una trituradora. Lo más extraordinario es la trayectoria de los 3 cinceles con los que está equipado cada martillo. De hecho, estos entran perfectamente en las contracuchillas, cruzándolas. Esto significa que todo lo que entra en el aparato triturador de esta máquina, es decir, todo lo que pasa por debajo de él, queda literalmente "POLVORIZADO". ¡Basta decir que el martillo pasa por las dos filas de contracuchillas más de 30 veces por segundo! Por tanto, tiene una capacidad de fragmentación hasta tres o cuatro veces superior a la de una trituradora convencional con martillos lisos y que no tenga estas hileras de contracuchillas.

A la vista, el resultado es realmente impresionante, sobre todo en la trituración de ramas y restos de poda, además de hierba. En una trituradora ordinaria, la maza, en su rotación, cuando golpea una rama, simplemente tiende a lanzarla detrás a gran velocidad, diseccionándola una o dos veces como máximo en dos troncos más pequeños, en algunos casos incluso dejándola intacta. En esta máquina, sin embargo, la rama está forzada, por los martillos, a entrar dentro de las contracuchillas, y el resultado es que inevitablemente se pica muy finamente.

Rastrillos de serie. Son específicas para triturar restos de poda o cualquier otro residuo de cultivo. Se trata de una máquina imprescindible, puesto que no existe en el mercado ninguna trituradora que sea realmente capaz de triturar eficazmente los restos de poda sin dejar fragmentos de tamaño medio o grande. Las normales trituradoras se ajustan a una altura de trabajo sobre el suelo de unos 3/4 cm. Esto hace que la trituradora tienda a dejar intactas todas las ramas y restos que yacen en el suelo, ya que la maza no suele trabajar lo suficientemente cerca del suelo como para poder "arañarlas". Tampoco hay que subestimar cómo las ruedas de los tractores tienden a aplastar estos residuos contra el suelo o incluso a enterrarlos. Los rastrillos realizan una auténtica acción de "rastrillado", arrancando del suelo los residuos enterrados por las ruedas y arrastrándolos. De este modo, ninguna rama o resto podrá escapar a este sistema. Cada martillo pasa muy cerca de un rastrillo. Los rastrillos levantan las ramas y los martillos las trituran. Como se ha explicado anteriormente, las ramas luego pasan a través de las filas de contracuchillas y salen completamente trituradas. Al final del trabajo, será muy difícil encontrar restos de poda aún intactos en toda la zona donde ha trabajado esta trituradora!

MONTAJE: los rastrillos deben colocarse a una altura que les permita trabajar al ras del suelo, en posición "libre". De hecho, deben poder bascular verticalmente, adaptándose así a cualquier aspereza y desnivel del terreno, gracias a su acentuada inclinación hacia atrás.
Si el rastrillo "tropieza" con algún obstáculo en el camino, por ejemplo, una raíz o una piedra grande que sobresale del suelo, puede retraerse levantándose, evitando así que se doble.

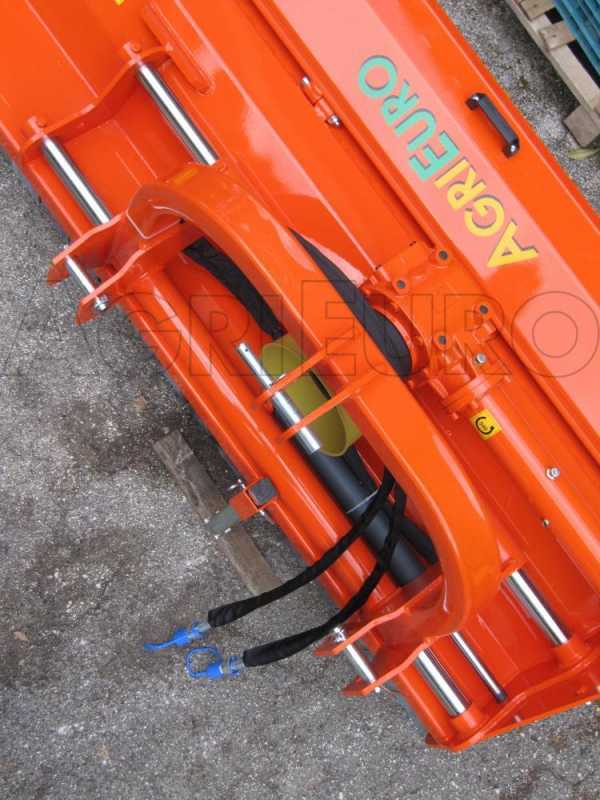

Desplazamiento lateral accionado por pistón hidráulico. Equipado con dos mangueras de enganche rápido que se conectan a los acoplamientos hidráulicos del tractor. El desplazamiento obtenido es de 48 cm.

De nuevo, el tipo de desplazamiento es el más sólido y robusto que se puede encontrar en el mercado. De hecho, está estructurado sobre dos tubos de acero cromado C45 RELLENOS. Rellenos significa que, incluso en caso de fuertes choques accidentales, será absolutamente indeformable.

Detalle de los enganches realizados muy cerca del cuerpo de la máquina, es decir, poco prominentes. Esto le permite acercar mucho la trituradora al tractor evitando el riesgo de tirar piedras hacia el operador y anulando el riesgo de problemas al levantar la máquina. De hecho, su peso resulta gravitar en un área muy cercana al tractor y por esto se refleja en una medida muy inferior sobre este. Esto permite acoplar la máquina, a pesar de su elevado peso, incluso a tractores de menor masa y tamaño.

Caja de cambios con engranajes en baño de aceite de grandes dimensiones, fabricado por COMER. El chasis está fabricado en fundición, los engranajes internos son de acero templado. También está equipada con una extensión lubricada.

Transmisión lateral de 3 correas de gran sección (la mayoría de las trituradoras para tractor del mercado están equipadas con transmisión de 3 correas)

Cárter lateral de protección de las correas que ahorra espacio: sólo 10 cm de grosor. Este detalle convierte a esta trituradora en la que menos espacio ocupa del mercado, en comparación con la anchura de trabajo efectiva. Teniendo en cuenta las dimensiones de este cárter y del patín de soporte del lado opuesto, que sobresale unos cm del lateral de la máquina, la trituradora mide solamente 14 cm más que la anchura de corte total.

Detalle del engrasador lateral cerca de la transmisión, situado en una posición cómoda, accesible a través de la ventanilla específica.

Gracias a las correas dentadas, se mejora la disipación del calor, lo que permite una mayor y mejor transmisión del movimiento de rotación.

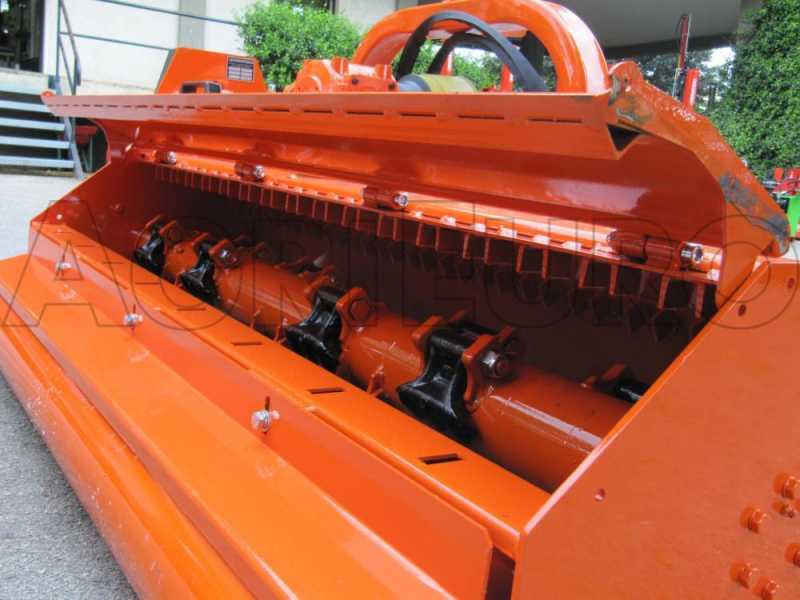

Esta trituradora para tractor está equipada de serie con una tapa trasera que se abre, montada sobre 4 robustas bisagras. La apertura es sencilla, se consigue retirando dos simples pernos. También está equipada con un asa de elevación. Muy práctica para el mantenimiento interno, la limpieza, la sustitución de herramientas, etc.

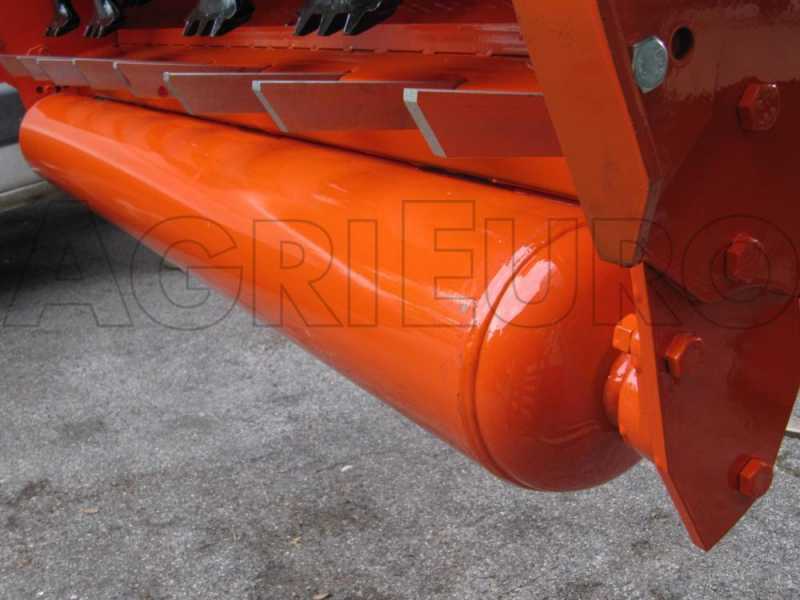

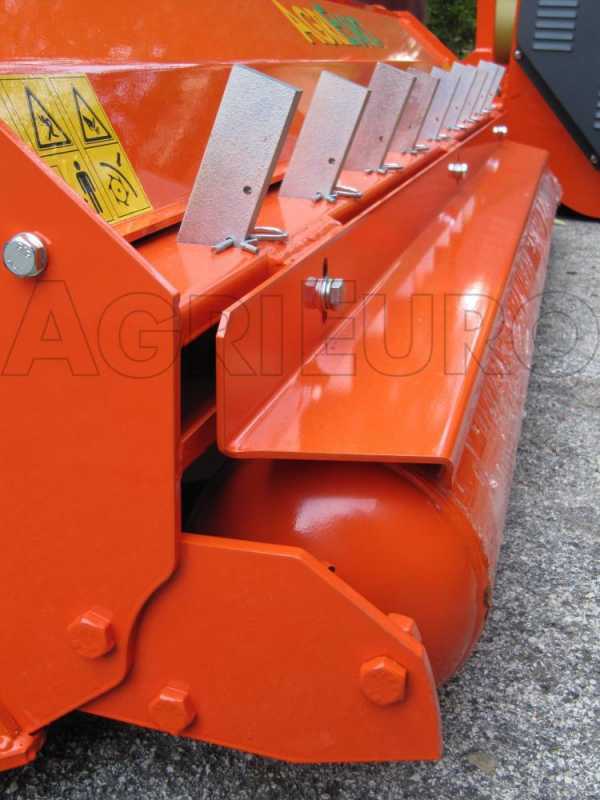

Rodillo trasero de apoyo con altura regulable de diámetro excepcional: 190 mm. Sin duda, el de mayor tamaño de su categoría.

Detalle del rodamiento con placa en arrabio para fijar el rodillo

Detalle del soporte lateral en acero para el rodillo, con agujeros para regular la altura

Detalle del soporte rascador de tipo profesional y que se puede regular en altura por medio de los tornillos de regulación

Patines laterales de apoyo de serie

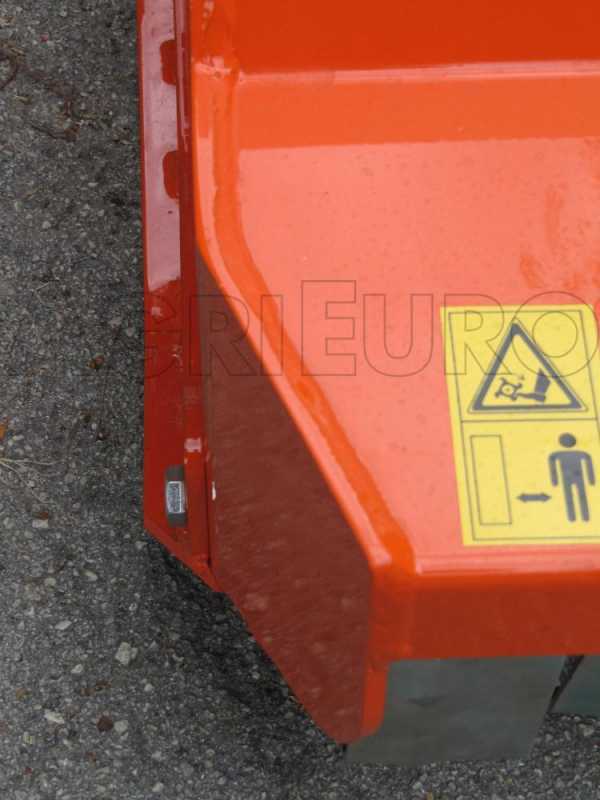

Diseño especial de la moldura lateral que, gracias al rebaje, permite esquivar obstáculos en caso de contacto, evitando así daños a la trituradora o al tractor.

Obsérvese cómo el patín de apoyo adyacente también está diseñado como parte integrante y continuación de esta moldura, sin ningún cuerpo saliente (ni siquiera un perno) que pudiera representar un obstáculo

Robustos listones de protección frontal de acero moldeado.

Pata de apoyo
